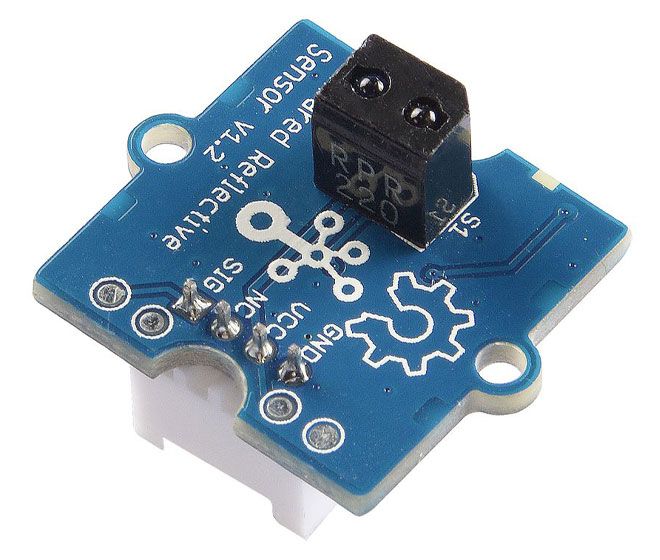

Capteur infrarouge réflectif - Grove
Module Grove de type capteur infrarouge réflectif capable de détecter la couleur et la distance pour des applications telles que les robots de suivi de ligne, la détection de la vitesse de rotation d'objets, l'enregistrement automatique de données sur des compteurs, les encodeurs optiques, les applications de comptage d'objets, etc.
LES PLUS
• Très sensible et fiable
• Peut être utilisé pour faire du suivi de ligne
• Sensibilité réglable grâce à un potentiomètre
• Basé sur le capteur photoréfléchissant RPR220
CARACTÉRISTIQUES TECHNIQUES
• Dimensions : 50 x 70 x 10 mm
• Poids : 6 g
• Capteur haute résolution de longueur minimale détectable : ligne noire de 1 mm
• Distance effective de captation ：4-15 mm
• Tension de fonctionnement : 3,3 V - 5 V
• Sortie numérique : 0 ou VCC
Mode d'emploi
• Capteur composé d'une LED IR et d'une paire de photodétecteurs (phototransistor)
• La lumière émise par la LED IR est réfléchie par tout objet placé devant le capteur et cette réflexion est détectée par le photocapteur (phototransistor) selon le principe que toute surface claire reflète plus qu'une surface foncée
• Lorsqu'un objet de couleur claire s'approche, l'intensité du signal reçu par le capteur infrarouge réfléchissant augmente et le voyant LED devient rouge. À l'inverse, Lorsqu'un objet de couleur sombre s'approche, l'intensité diminue et la LED s'éteint
CONTENU
• 1 capteur infrarouge réflectif Grove
• 1 câble Grove / nappe d'interconnexion
À PROPOS DE GROVE
• Gamme de modules électroniques capteurs/actionneurs, prêts à l’emploi et pratiques pour développer des applications autour de cartes programmables (Arduino, PICAXE, micro:bit, CODO, etc.)
• Environnements de programmation par blocs Scratch mBlock, Editor 6 et MakeCode
• Documentation technique très riche, des exemples d’applications et des librairies de programmes sont disponibles sur notre site de ressources et à partir du site du fabricant Seeed (en anglais)
