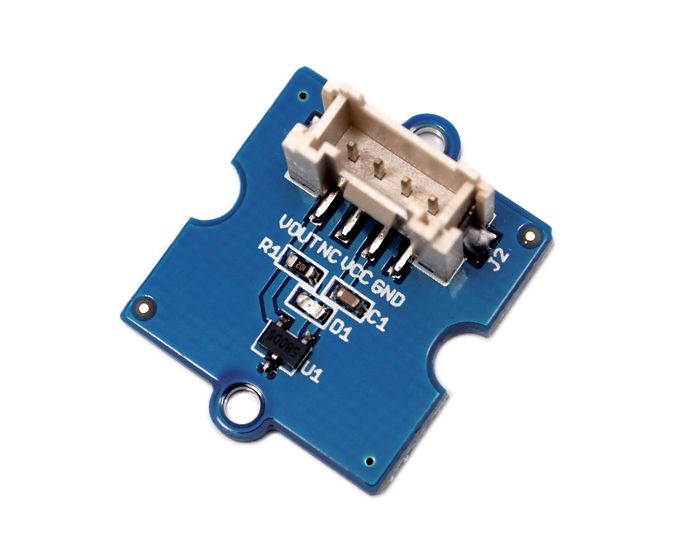

Capteur magnétique à effet Hall - Grove
Module Grove de type capteur magnétique capable de mesure l'effet Hall et utilisable pour des projets de compteur RPM ou de moteur à courant continu simple
LES PLUS
• Interface compatible Grove
• Capteur à effet Hall à temps continu
CARACTÉRISTIQUES TECHNIQUES
• Dimensions : 130 x 90 x 9,5 mm
• Poids : 9 g
• Période de transition : 400 ns pour la montée et la descente
• Tension d'alimentation : 3,8 à 24 V
• Courant d'alimentation : 4,1 à 24 mA
• Température de fonctionnement : -40 à 85 ºC
Mode d'emploi
• L'effet Hall se produit lorsqu'un courant électrique traversant un matériau baignant dans un champ magnétique engendre une tension perpendiculaire à ce dernier
• La sortie du capteur passe au niveau bas et s'allume lorsqu'un champ magnétique (polarité sud) perpendiculaire au capteur Hall dépasse le seuil BOP
• Il passe au niveau haut et s'allume lorsque le champ magnétique disparaît
CONTENU
• 1 capteur magnétique à effet Hall Grove
• 1 câble Grove / nappe d'interconnexion
À PROPOS DE GROVE
• Gamme de modules électroniques capteurs/actionneurs, prêts à l’emploi et pratiques pour développer des applications autour de cartes programmables (Arduino, PICAXE, micro:bit, CODO, etc.)
• Environnements de programmation par blocs Scratch mBlock, Editor 6 et MakeCode
• Documentation technique très riche, des exemples d’applications et des librairies de programmes sont disponibles sur notre site de ressources et à partir du site du fabricant Seeed (en anglais)
