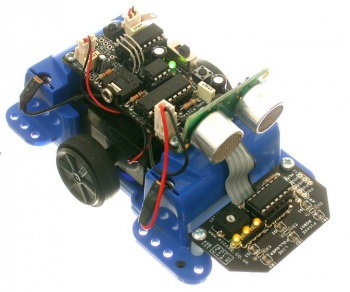

MiniRobot avec options ultrasons et suiveur de ligne

Toute l'offre autour du MiniRobot

Retrouvez le robot et ses modules sur a4.fr. En savoir plus

Présentation

MiniRobot est un petit véhicule programmable.
Il est associé à un environnement de programmation conviviale facile à mettre en œuvre pour les non-initiés. Il constitue un moyen économique et attrayant pour explorer le monde de la robotique.
Les élèves pourront, sur une base commune, confronter de manière ludique la pertinence de leurs programmations en organisant des défis à réaliser à partir de programmes préexistants : suivi d’une ligne, évitement d’obstacles, course de plusieurs robots sur piste, jeu de quilles à abattre le plus rapidement possible...

Carte de pilotage

Le cœur du module de pilotage est constitué par un microcontrôleur principal qui gère l’acquisition des informations provenant de différents types de capteurs et contient le programme chargé par l’utilisateur. Un microcontrôleur secondaire associé à un circuit de puissance gère la vitesse et le sens de rotation des deux moteurs.

K-MR-MICRORUP 02.jpg

Module microrupteurs

Le module microrupteurs est constitué de deux contacteurs indépendants (boutons-poussoirs fugitifs) actionnés chacun par un levier.
Le contact est fermé lorsque le levier est actionné à la rencontre d’un obstacle.
La sensibilité de chaque microrupteur dépend de la longueur du levier et du point d’impact avec l’obstacle.

K-MR-MSIR 03.jpg

Module détection de marquage au sol

Le module de détection de marquage au sol permet de détecter un marquage sombre tracé au sol.
Il est constitué par 3 phototransistors et 3 LED infrarouges placés en ligne et orientés vers le sol.
Les 3 LED émettent un rayonnement infrarouge qui sera absorbé par un marquage noir au sol ou bien au contraire sera réfléchi par des zones claires.
Les phototransistors associés à chaque LED détectent ou non le rayonnement infrarouge.
Les 3 LED et les 3 phototransistors sont indépendants et permettent de déterminer avec précision la position de MiniRobot par rapport à une ligne noire tracée au sol. Un ajustable (VR1) permet de régler la sensibilité du capteur.
Des LED témoins jaunes permettent de visualiser quel phototransistor est activé.

K-MR-US 02.jpg

Module à ultrasons

Le capteur de distance par rapport à un obstacle est constitué par un émetteur et un récepteur à ultrasons. L’émetteur envoie une onde ultrason qui est renvoyée ou non par un obstacle rencontré sur son chemin. Le récepteur à ultrasons recevra ou non cette onde.
La sensibilité du module permet la détection d’un plot de 3 cm de diamètre et quelques centimètres de haut situé à une distance comprise entre 3 cm et 2,55 m.


Télécommande infrarouge

Cette télécommande universelle infrarouge associée à un capteur infrarouge approprié permet de piloter à distance une carte PICAXE.
Afin d’assurer la compatibilité de fonctionnement avec le système PICAXE il est nécessaire de l’initialiser avec le mode de fonctionnement au standard « Sony TV ».

K-MR-BLTH 02.jpg

Module Bluetooth - NOUVEAU

L’option Bluetooth pour MiniRobot permet de piloter le robot à distance avec une tablette ou un smartphone Android. Elle est composée d’une platine de fixation qui s’adapte sur le châssis du robot pour fixer un module Bluetooth groove V3. La platine permet aussi de fixer une carte Arduino Uno.
Des exemples d’applications sont fournis dans la documentation du MiniRobot. Ils sont réalisés avec l’environnement de programmation par blocs AppInventor2 (gratuit).
Pour plus de détails cliquez ici

Module servomoteur

Cet actionneur permet de commander des systèmes mécaniques de votre conception (pince de préhension, bras articulé, tourelle pour supporter un capteur...). Position du servomoteur programmable sur une course de 180° par pas de 0,01°.
Se connecte directement sur la carte de pilotage du MiniRobot qui accepte jusqu’à trois servomoteurs.

K-MR-PCE 01.jpg

Pince et coque

Nous vous offrons les modèles volumiques et fichiers STL d’une pince robotique que l’on peut réaliser avec une imprimante 3D. Nous l’avons dessiné pour s’adapter sur n’importe quel robot. On peut utiliser la pince seule avec juste la fonction de préhention d’un objet. On peut aussi la monter sur la crémaillère, ce qui ajoute la fonction de levage. Le sabot permet de fixer la pince seule sur un robot ; sinon elle se monte directement sur la crémaillère.
Nous proposons en complément une coque à imprimer en 3D pour personnaliser votre MiniRobot et qui permet le montage de la pince.
Pour les fichiers 3D c'est ici

Dossiers technique et programmation


Le dossier du MiniRobot vous permet de monter et d'assembler le robot et toutes ses options sans difficulté.
Il contient de nombreux exemples de programmes.

Télécharger le dossier du MiniRobot
Télécharger la notice de l'option Bluetooth du MiniRobot

Programmes

Go Stop MiniRobot bloc.PNG

Logicator
Télécharger les programmes réalisés sous Logicator
Télécharger les programmes de la pince réalisés sous Logicator

Blockly
Télécharger les programmes réalisés sous Blockly

Scratch
Télécharger les programmes réalisés sous Scratch

AppInventor
Télécharger les programmes pour l'option Bluetooth réalisés sous AppInventor

Programming Editor
Télécharger les programmes réalisés sous Programming Editor

Ressources diverses

Photos et images du MiniRobot
Fichiers 3D du MiniRobot (SolidWorks, eDrawings, Parasolid)

Fichiers STL pour l'impression 3D de la pince
Fichiers 3D de la pince sous SolidWorks

Fichiers STL pour l'impression 3D de la coque.
Fichiers 3D de la coque sous SolidWorks ou Parasolid

Les fichiers STL sont préparés pour l’impression directe de sous-ensembles, sans devoir imprimer les pièces une à une. Les modèles ont été testés sur imprimante UP Plus 2, imprimés en ABS.

Formations gratuites

Participez à nos formations offertes autour de la programmation du MiniRobot avec Blockly.
Inscrivez-vous

FAQ

FAQ en cours de rédaction.
