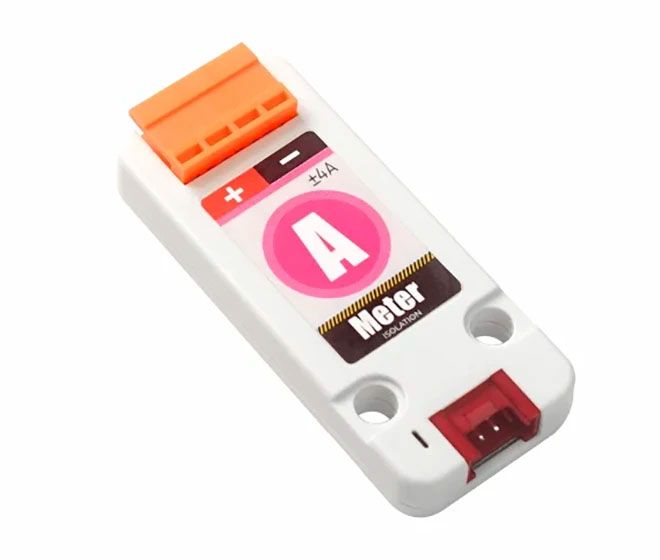

Ampèremètre ±4 A (résolution 0,3 mA)

Le module Ampèremètre permet de mesurer l’intensité de courants électriques continus en temps réel avec une grande précision grâce à son convertisseur analogique-numérique 16 bits (ADS1115). Il est quipé d’un fusible interne de 4 A pour protéger le circuit, et est adapté aux mesures électriques en contexte pédagogique et de prototypage. Capteur numérique, se connecte sur le port I2C (rouge) de FizziQ Connect.

Fourni avec 1 connecteur type bornier à vis pour surveiller l’intensité d’un montage électrique en connectant des fils de mesure (fils nus pour connexion directe sur une carte, ou fils équipés de pinces crocodile ou de fiches banane). Fils de mesure non fournis.

Possibilité d’intégrer le module dans un boîtier équipé de 2 borniers fiche banane Ø 4 mm pour une utilisation simplifiée avec des pointes de touche (boîtier disponible en accessoire Réf. FIZ-U086-BOIT)

APPLICATIONS

• Mesure de courant dans les circuits électriques
• Diagnostique des pannes, surconsommations…
• Suivi de la consommation d’un montage

LES PLUS

• Fusible interne
• Détection automatique par FizziQ Connect
• Compact et robuste, prévu pour utilisations répétées

CARACTÉRISTIQUES TECHNIQUES

• Convertisseur : ADS1115, 16 bits
• Plage de mesure : ±4 A
• Précision: 0,1 %
• Résolution: 0,3 mA
• Fusible: 4 A
• Alimentation : 3,3 à 5 V via FizziQ Connect
• Dimensions : 24 × 65 × 8 mm

COMPREND

• Ampèremètre
• Connecteur type bornier à vis
• Câble de liaison FizziQ Connect
