Barrier microSySTEM - Barrière automatique pour micro:bit

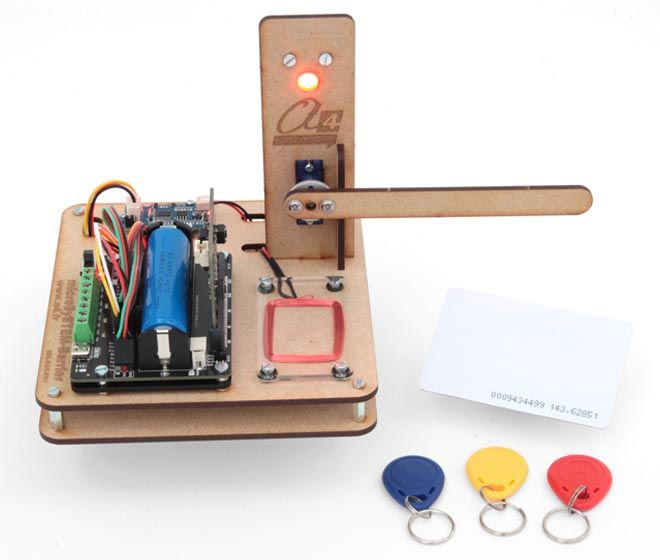

La maquette microSySTEM-Barrier permet d’étudier le contrôle d’accès à un parking ou à une autoroute à péage. La maquette est équipée d’un servomoteur, d’une LED RGB, d’un capteur de proximité infrarouge et d’un lecteur RFID. Ces éléments permettent de reproduire les principales étapes d’un contrôle d’accès : détecter la présence d’un usager ou d’un véhicule, identifier un badge RFID, puis autoriser ou refuser l’accès. La barrière s’ouvre ou reste fermée selon les conditions définies, avec un retour visuel indiquant l’état du système.
La maquette microSySTEM-Barrier reproduit une barrière automatisée de type parking ou péage. Elle permet d’identifier un usager à l’aide d’un badge ou d’une carte RFID, de signaler l’autorisation ou le refus d’accès, puis de commander l’ouverture de la barrière.
Un capteur de proximité détecte le passage du véhicule afin de gérer la fermeture de la barrière. La maquette met ainsi en œuvre une chaîne fonctionnelle complète : identification, décision, signalisation, action mécanique et détection du passage.
Activités complémentaires avec AI Vision
En associant la maquette Barrier à celle de AI Vision, il est possible d’imaginer des scénarios plus complexe, comme par exemple la reconnaissance des véhicules de secours ou de plaques d’immatriculations autorisés à rentrer dans la zone.
LES PLUS
- Chaîne d’automatisation particulièrement complète : acquérir, traiter, communiquer et agir.
- Action mécanique immédiatement observable grâce à la barrière motorisée.
- Identification réelle par RFID, avec badges et cartes manipulables.
- Signalisation lumineuse claire pour représenter l’accès autorisé, refusé ou l’attente.
- Détection du passage du véhicule, permettant un scénario réaliste de fermeture automatique.
- Association avec AI Vision pour ajouter la reconnaissance d’un véhicule, d’un texte, d’un pictogramme ou d’une plaque simplifiée.
- Maquette compacte, robuste et adaptée à une utilisation sur table
- Électronique visible facilitant l’identification des constituants
- Câblage simple et rapide
- Fonctionnement autonome sur batterie rechargeable en USB-C
- Programmation en blocs ou en Python avec la carte micro:bit (à commander séparément)
- Extensions a4 : Jeux d’instructions créés spécialement pour faciliter la mise en oeuvre avec MakeCode (notamment pour le RFID)
- Scénarios proches de systèmes réels
Deux contextes d’étude possibles avec le même produit : parking et péage.
CARACTÉRISTIQUES TECHNIQUES
- Dimensions : 150 x 140 x h 150 mm
- Lecteur RFID avec 3 badges et 2 cartes
- Capteur de proximité infrarouge pour détecter la présence d’un véhicule
- Servomoteur pour l’ouverture et la fermeture de la barrière.
- LED RGB utilisée comme feu de signalisation.
- Microcontrôleur : carte BBC micro:bit
- Connectiques : type « Dupont »
- Fonctionnement autonome sur batterie rechargeable
- Alimentation :
- Batterie 18650 - 3,7 V (à commander séparément)
- Support de batterie Lithium 18650 : intégré
- Système de charge USB-C : intégré
- Tensoin de sortie : jusqu'à 5 V pour alimenter des modules
- Programmation en blocs ou en Python avec la carte micro:bit (à commander séparément)
- Communication radio entre les maquettes
- Maquette livrée en kit : temps de montage moins de 20 minutes.
À commander séparément
- Carte BBC micro:bit,
- Batterie 18650,
- Câble de programmation microUSB
- Câble de charge USB-C à commander séparément.
