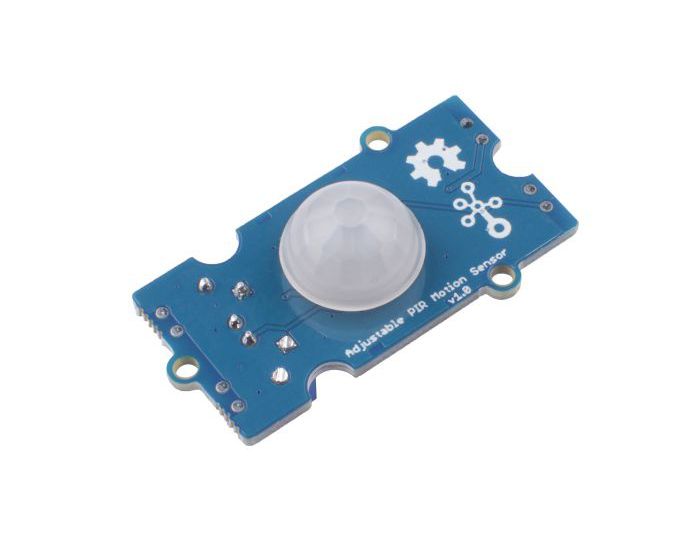

Capteur PIR ajustable - Grove
Module Grove de type capteur de mouvement PIR ajustable (infrarouge passif) pour le prototypage de projets de détection de mouvement, d'intrus ou d'occupation, de lumières à détecteur de mouvement, de systèmes de sécurité, de contrôle automatique, etc.
LES PLUS
• Filtre intégré, haute immunité aux RFI
• Temps de sortie, plage de distance de détection réglable
• Basse tension, faible consommation d'énergie
• Interface compatible Grove, plug & play
CARACTÉRISTIQUES TECHNIQUES
• Dimensions : 40 x 20 x 15 mm
• Poids : 4,5 g
• Angle de détection : X=110° / Y=90°
• Distance de détection : Max 3 m
• Distance de mesure et temps de maintien réglables
• Tension de fonctionnement : 3,3 V / 5 V
• Température de fonctionnement : -30℃ ~ 70℃
• Affichage d'angle : Positionnement horizontal 80° / Positionnement vertical 55°
• Réponse spectrale de détection : 5 nm ~ 14 nm
• Distance de détection : 0 ~ 3m
• Temps d'activation de haut niveau : < 130s
Mode d'emploi
• Si le capteur PIR détecte de l'énergie infrarouge, le détecteur de mouvement est déclenché et le capteur émet un signal HAUT sur sa broche SIG
• Le temps SIG HAUT peut être réglé jusqu'à 130s via le potentiomètre
• L'autre potentiomètre permet de régler la plage de détection
CONTENU
• 1 capteur de mouvement PIR ajustable Grove
• 1 câble Grove / nappe d'interconnexion
À PROPOS DE GROVE
• Gamme de modules électroniques capteurs/actionneurs, prêts à l’emploi et pratiques pour développer des applications autour de cartes programmables (Arduino, PICAXE, micro:bit, CODO, etc.)
• Environnements de programmation par blocs Scratch mBlock, Editor 6 et MakeCode
• Documentation technique très riche, des exemples d’applications et des librairies de programmes sont disponibles sur notre site de ressources et à partir du site du fabricant Seeed (en anglais)
