Carte pilotage V2 moteurs pour BBC micro:bit V1 & V2 - Kitronik

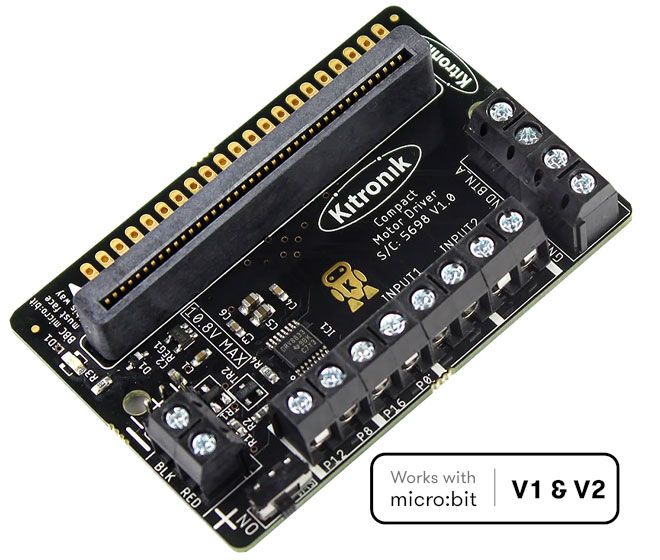

La carte de pilotage moteurs V2 (Kitronik Compact Motor Driver Board for the BBC micro:bit) permet de commander 2 moteurs avec contrôle complet de la marche avant, arrière et de l'arrêt. Ses borniers facilitent la connexion des moteurs et des entrées.

LES PLUS
• Basée sur un circuit DRV8833 (également capable de piloter un moteur pas-à-pas bipolaire)
• Permet de contrôler deux moteurs CC (vitesse et sens de rotation) jusqu'à 1,5 A par canal (indépendants)
• La carte micro:bit s'insère dans le connecteur prévu et ses différentes E/S sont accessibles sur des pastilles à souder au pas de 2,54 mm
• Les deux boutons-poussoirs de la carte micro:bit peuvent être déportés grâce à deux bornier à vis

CARACTÉRISTIQUES TECHNIQUES
• Dimensions : 68 x 46,5 x 10,6 mm
• Poids : 36 g
• Courant maxi: 1,5 A par canal
• Entrées analogiques/digitales : 2 (P1 et P2)
• Entrées digitales : 2 (boutons A et B)
• Broches de contrôle moteurs : Moteur 1 (P8 et P12) / Moteur 2 (P0 et P16)
• LED d'alimentation
• Inverseur marche-arrêt
• Alimentation : Prévoir 3 à 10 Vcc en fonction des moteurs / À raccorder sur des borniers à vis ou sur des connecteurs au pas de 2,54 mm / Alimentation de la carte micro:bit via un régulateur

Référence Kitronik: 5698
Compatible BBC micro:bit V1 & V2

VOUS AUREZ BESOIN DE
• Carte BBC micro:bit (V1 ou V2)
• Cable USB
• Alimentation
• 1 ou 2 moteurs
