Controleur qualité de l'air et environnement - Micro:Bit
Module d’analyse environnementale complet pour micro:bit, intégrant capteurs de température, humidité, pression, qualité de l’air et l’équivalent CO₂. Idéal pour l’enseignement scientifique, les projets IoT et les expérimentations en fablab.

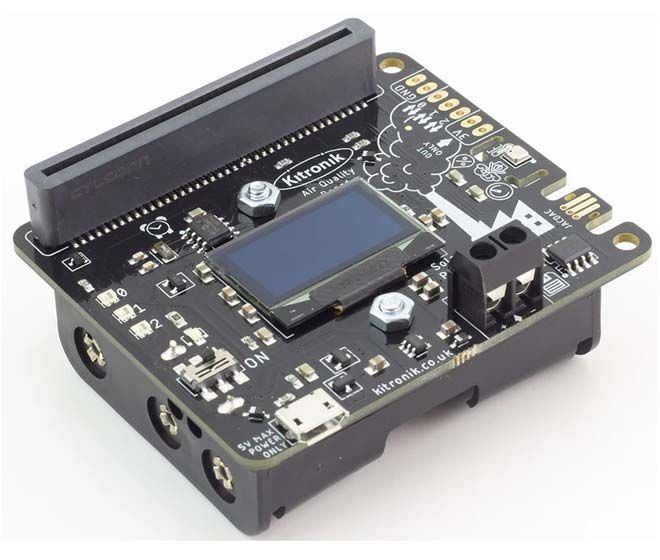

Le Contrôleur qualité de l’air et environnement pour BBC micro:bit V1 ou V2 permet de mesurer et d’analyser différents paramètres atmosphériques grâce à son capteur Bosch BME688.
Ce module est conçu pour les applications pédagogiques et les projets IoT autour du développement durable et de la surveillance de l’environnement (typiquement des projets de mini-serres). C’est un outil complet pour l’enseignement, combinant programmation, électronique et sciences environnementales.
Il intègre un écran OLED, un horloge temps réel (RTC), 3 LEDs d'indication ZIP et une mémoire EEPROM de 1 MB pour la sauvegarde locale des données.
Il alimente la carte BBC micro:bit et est lui-même alimenté via son connecteur micro-USB ou par 3 batteries ou accus AA NiMH éventuellement couplées à un panneau solaire. (batteries, et alimentation non comprises, à commander séparément)
La programmation peut se faire simplement par blocs à l’aide de MakeCode sur le site de microbit.
LES PLUS :
- Module très complet
- Affichage intégré pour lecture directe des données
- Connexion micro:bit simple et directe (connecteur Edge)
- RTC intégré pour horodatage précis des mesures
- EEPROM 1 MB pour stockage interne de données
- Alimentation flexible : USB, batterie, ou cellule solaire (avec diode de blocage)
- Compatible avec MakeCode et Python via extensions Kitronik
CARACTÉRISTIQUES TECHNIQUES :
- Dimensions : 68,5 x 58,5 x 28,5 mm
- Capteur BME688 - plage de fonctionnement :
- Pression : 300 à 1100 hPa
- Température : -40 °C à +85 °C
- Humidité : 0 à 100 % HR
- Indice de qualité de l’air : 0 à 500 (0 = excellent, 500 = extrêmement pollué)
- eCO₂ : 250 à 40 000 ppm
- Afficheur OLED : 128 x 64 pixels
- EEPROM: 1 MB
- RTC
- Interrupteur: Marche/Arret
- Alimentation : 5 V DC max
- Support pour 3 batteries NiMH AA (non comprises)
- Connecteur micro-USB
- Borne cellule solaire avec diode de blocage intégrée (pour recharger les batteries)
- Sorties alimentation : 2 × 3 V, 2 × GND (100 mA max par sortie)
- Broches d’E/S micro:bit : P0, P1, P2
- Broche de contrôle LED ZIP : P8
- BME688, RTC, OLED, EEPROM: P19, P20 (Bus I2C)
COMPREND :
- Carte contrôleur de qualité de l’air et environnement pour BBC micro:bit
- Support de piles 3 x AA
- Câble USB
