Ensemble CREA PROJECT, Pack d'évaluation

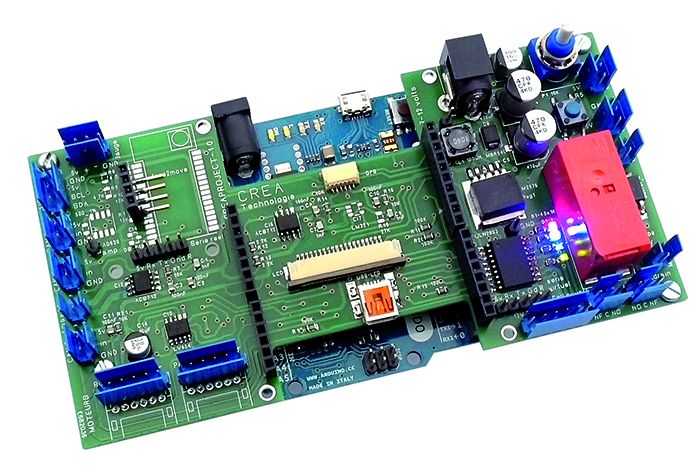

La carte shield CREA PROJECT est une carte de développement projet sur base Arduino : un outil simple, destiné à être intégré directement dans les projets des élèves. Elle facilite leur mise en œuvre et permet de répondre à toutes les problématiques du projet sans avoir à fabriquer des cartes électroniques spécifiques.

Ce pack d'évaluation réunit l'ensemble minimal pour démarrer sur un poste : une carte shield, une carte Arduino Leonardo et le dossier pédagogique (schémas de câblage et programmes types pour Arduino). Il permet à un enseignant de prendre en main la plateforme et de valider sa pertinence pour ses projets pédagogiques avant d'équiper la classe avec le Coffret CREAPROJECT (6 postes).

Une carte complète pour le prototypage en classe :

• Équipée de base d'un potentiomètre, d'un bouton-poussoir, de quatre LED et d'un relais : premières manipulations possibles immédiatement, sans câblage.

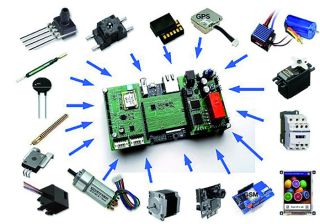

• Connexion directe des composants standards du commerce : capteurs, moteurs, afficheurs, GPS, etc.
• Les schémas de câblage et programmes types du DVD pédagogique couvrent chaque cas d'utilisation : l'élève part d'une base fonctionnelle et se concentre sur la logique de son projet.

Publics concernés : lycées (sciences industrielles, STI2D), BTS, enseignement supérieur technologique — projets pluritechnologiques encadrés (EPI, chef-d'œuvre, projets SI).

LES PLUS

• Découverte de la plateforme CREAPROJECT à moindre coût avant un équipement complet de classe
• Pas de fabrication de cartes spécifiques : la carte répond à toutes les problématiques du projet
• Équipée de base : potentiomètre, bouton-poussoir, 4 LED et relais intégrés — manipulations immédiates
• Interface riche : entrées logiques et analogiques, ampli pour jauges de contrainte, motoréducteurs, servomoteurs, relais, port I2C…
• Accompagnement pédagogique complet : schémas de câblage et programmes types pour chaque cas d'utilisation

CARACTÉRISTIQUES TECHNIQUES

Caractéristiques principales du shield

• Entrées logiques tout ou rien avec comptage et interruptions
• Entrées analogiques pour tout capteur alimenté en 0-5 V
• 1 entrée pour capteur résistif (thermistance, flexomètre, photo-résistance, etc.)
• 1 amplificateur d'instrumentation pour jauges de contrainte (capteurs d'effort, de pression, etc.)
• 4 sorties à collecteurs ouverts pour de petites charges
• 1 sortie relais avec double contact repos/travail
• 1 capteur de courant ± 5 A pour un circuit externe
• 2 branchements pour motoréducteur avec encodeur et mesure du courant consommé
• 1 sortie de puissance à transistor MOS pour charge quelconque (moteur, résistance, lampe…)
• 2 sorties pour servomoteur ou variateur de vitesse : pilotage de moteurs à courant continu ou brushless puissants avec batterie externe
• 1 port I2C en 3,3 V ou 5 V

Équipement de base de la carte

• Potentiomètre, bouton-poussoir, 4 LED, 1 relais
• Connexion directe des composants standards du commerce : capteurs, moteurs, afficheurs, GPS, etc.

COMPREND

• 1 carte shield CREA PROJECT
• 1 carte Arduino Leonardo
• 1 lien d'accès permanent aux ressources pédagogiques (schémas de câblage et programmes types Arduino)
