Load Sensor
Réf
S-314030003

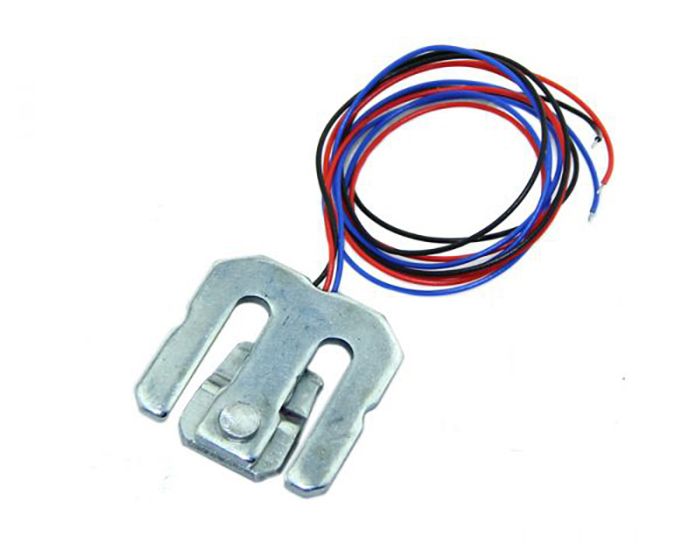

Load Sensor
Il s'agit d'un capteur de charge en demi-pont, largement utilisé dans les balances. Lorsque le demi-pont est étiré, il envoie un signal via le fil de signal rouge. Vous pouvez utiliser plusieurs capteurs de charge simultanément pour augmenter la plage de capacité.
Fonctionnalités
- Matériau robuste
- Portée du capteur jusqu'à 50 kg
- utilisation parallèle pour ajouter une capacité supplémentaire
-
Caractéristiques
- Dimension (mm): 28*28*8
- Capacité (kg): 50
- Erreur globale (%FS) : 0,2
- Sensibilité de sortie (mv/v) : 1,1 ± 0,15
- Non-linéarité (%FS) : 0,2
- Répétabilité (%FS) : 0,1
- Hystérésis (%FS) : 0,2
- Fluage (%FS/3min) : 0,1
- Zéro dérive (%FS/1min) : 0,1
- Temp. Effet sur le zéro (%FS/10°C) : 0,2
- Temp. Effet sur la sortie (%FS/10°C) : ≤0,15
- Sortie zéro (mv/V) : ±0,3
- Résistance d'entrée (Ω): 1000 ± 50
- Résistance de sortie (Ω): 1000 ± 50
- Résistance d'isolement (MΩ): ≤2000 (100VDC)
- Tension d'excitation (V): 5 ~ 10
- Temp. Gamme (°C): -10~+50
- Capacité de surcharge (%FS) : 150
- Méthode de connexion du fil : rouge= Sig + ; noir = Exc – ; bleu= Exc +
