Pack découverte - Banc d’essai thermique avec FizziQ Connect

Ce banc d’essai permet de tester les échanges thermiques entre l’intérieur et l’extérieur d’une habitation. Sur le temps d’une séance, les élèves vont pouvoir comparer les performances d’isolation de deux configurations de matériaux (briques creuses, parpaings, bois...).

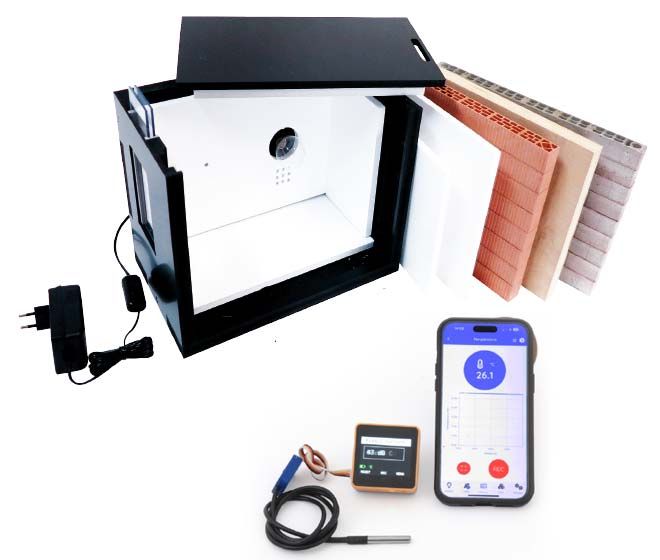

CONTENU

• 1 banc d’essai thermique
• 3 murs différents (briques, bois et parpaings)
• 2 panneaux d’isolation intérieure/extérieure (Dépron®)
• 1 chauffage par ampoule à incandescence 12V/15W, E14 type globe
• 1 boîtier d'interface ExAO FizziQ Connect, rechargeable (livré avec un câble USB-C)
• 1 sonde de température DS18B20compatibleFizziQConnect
• 1 alimentation 12 V par transfo surmoulé 1,4 A

Tablette ou smartphone non fournie.
Application FizziQ à télécharger gratuitement (compatible Android et iOS) :  sur Google Play et App Store.
Egalement compatible pour une utilisation sur ordinateur (équipé d'une connexion Bluetooth).

Dans les cas d'une utilisation avec un ordinateur ne disposant pas de connexion Bluetooth, nous vous proposons la clé USB 2.0 Nano Bluetooth 5.0 (réf. CLE-USB-BLTH) disponible en accessoire.

ACTIVITÉS & RESSOURCES

Les dossiers pédagogiques (collège ou lycée) et ressources utiles sont téléchargeables gratuitement (voir l'onglet ressources).

Nous vous proposons de tester différents matériaux de murs et solutions d’isolations. Les élèves installent l’échantillon représentatif d’un mur (en briques, parpaings, ou bois) et allument le chauffage qui est produit par l’ampoule 15 W. À l’aide du thermomètre fourni, ils vont relever
la température à intervalles de temps et tracer la courbe de montée en température. On éteint ensuite le chauffage et on trace la courbe de descente en température.

Dans le temps d’un cours, il est possible de tester deux matériaux différents pour les comparer. On pourra faire des tests en ajoutant des isolants à l’intérieur ou à l’extérieur et ainsi mettre en évidence
l’inertie thermique d’un matériau. De la même façon on peut à un moment ouvrir la fenêtre ou la configurer en simple ou double vitrage et constater l’impact que cela a sur la température dans la pièce.

Nous proposons ainsi d’utiliser un système d’acquisition automatisé comme FizziQ Connect.

CARACTÉRISTIQUES DE LA SONDE

Sonde étanche DS18B20 permettant de mesurer une température de -55°C à +125°C (précision 0,5%).

• Dimensions de la sonde : Ø6 x 35 mm.
• Longueur du cordon : 2 m.

PRÉSENTATION DE L'APPLICATION FIZZIQ

Transforme votre tablette, smartphone ou ordinateur en laboratoire scientifique.
En exploitant les capteurs intégrés sur la tablette (luxmètre, gyroscope, microphone, accéléromètre,
podomètre…), l’application FizziQ permet de mener facilement des expériences scientifiques et
technologiques concrètes. Les élèves documentent et partagent leurs observations dans le carnet de
bord intégré, qui enregistre données, graphiques, photos et commentaires.
Développée en partenariat avec la Fondation La main à la pâte, FizziQ s’accompagne de nombreuses
activités gratuites, prêtes à l’emploi, facilement réalisables en classe.

Gratuites et en français pour une prise en main intuitive et immédiate.
Pour Chromebook, tablette et smartphone (Android ou iOS).
Application gratuite pour ordinateur sur le web.
Fonction d’export des données pour exploitation dans un tableur.

Téléchargeable sur Google Play et App Store.

PRÉSENTATION DU BOÎTIER FIZZIQ CONNECT

Boîtier d’acquisition, compact, permettant de connecter facilement des capteurs externes à l’application FizziQ, en Bluetooth ou radio. Il permet de recueillir, visualiser et analyser en temps réel les données issues des capteurs.
Écran tactile couleur, 320 x 240 pixels. Sonomètre intégré.
Peut afficher 4 informations de capteurs simultanément (l’utilisation du HUB M5 Stack est alors nécessaire).
Compatible capteurs numériques (I2C, 1-Wire) ou analogiques.
Mise à jour possible par connexion Wi-Fi directement à partir du boîtier.
Alimentation : batterie lithium-ion 500 mAh (environ 3h d’utilisation).
Livré avec un câble USB Type-C.

Ce kit pédagogique peut être utilisé avec des ressources conçues par la Fondation La main à la pâte, disponibles gratuitement sur son site. La Fondation n’intervient pas dans la fabrication ou la commercialisation de ce kit.
