Pack découverte Parking microSySTEM - Borne de stationnement limité

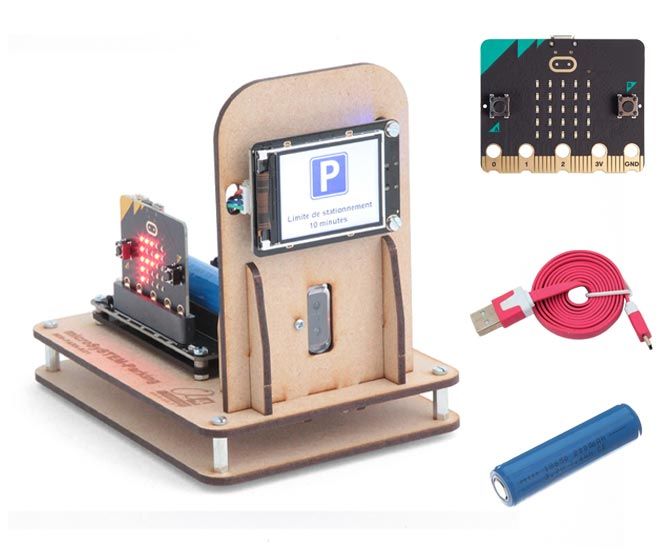

La maquette microSySTEM-Parking prête à l'emploi avec carte micro:bit, batterie 18650 et câble de programmation microUSB. Elle permet d’étudier la gestion du stationnement dans une ville. Un capteur permet de détecter la présence ou l’absence d’un véhicule. Les boutons A et B de la carte micro:bit permettent de sélectionner et valider une durée de stationnement. L’écran LCD couleur permet d’afficher des informations comme le temps de stationnement, les tarifs, etc.
La maquette microSySTEM-Parking reproduit le fonctionnement d’une borne de stationnement à durée limitée. Elle détecte la présence d’un véhicule, mesure son temps de stationnement et informe l’usager du temps restant ou d’un éventuel dépassement.
L’écran LCD couleur permet de personnaliser les messages, les images et les couleurs affichées. La maquette constitue un support concret pour étudier la gestion du stationnement en ville et la rotation des véhicules à proximité des commerces.
Activités complémentaires avec AI Vision
En associant la maquette Parking à AI Vision, il est possible d’imaginer des scénarios plus complexes, comme par exemple la reconnaissance des véhicules de secours autorisés à stationner sans limite de temps, la gestion des places pour personnes à mobilité réduite ...
CONTENU DU PACK
- 1 maquette microSySTEM Parking, en kit
- 1 batterie 18650
- 1 carte micro:bit
- 1 câble de programmation microUSB
LES PLUS
- Problématique réelle d’aménagement urbain, facilement compréhensible par les élèves.
- Écran couleur entièrement personnalisable : textes, pictogrammes, couleurs et informations temporelles.
- Scénario automatisé complet combinant détection, traitement, chronométrage et communication.
- Progression pédagogique naturelle, depuis l’utilisation du capteur jusqu’au programme complet.
- Fonctionnement autonome, adapté aux travaux pratiques sur plusieurs îlots.
- Association avec AI Vision pour reconnaître certains véhicules ou catégories d’usagers.
- Maquette compacte, robuste et adaptée à une utilisation sur table
- Électronique visible facilitant l’identification des constituants
- Câblage simple et rapide
- Fonctionnement autonome sur batterie rechargeable en USB-C
- Programmation en blocs ou en Python avec la carte micro:bit
- Extensions a4 : Jeux d’instructions créés spécialement pour faciliter la mise en oeuvre avec MakeCode (notamment pour l’écran).
- Scénarios proches de systèmes réels
CARACTÉRISTIQUES TECHNIQUES
- Dimensions : 150 x 110 x h 150 mm
- Capteur de proximité infrarouge pour détecter la présence d’un véhicule
- Écran LCD couleur programmable
- Microcontrôleur : carte BBC micro:bit
- Connectiques : type « Dupont »
- Fonctionnement autonome sur batterie rechargeable
- Alimentation :
- Batterie 18650 - 3,7 V
- Support de batterie Lithium 18650 : intégré
- Système de charge USB-C : intégré
- Tensoin de sortie : jusqu'à 5 V pour alimenter des modules
- Programmation en blocs ou en Python avec la carte micro:bit
- Communication radio entre les maquettes
- Maquette livrée en kit : temps de montage moins de 20 minutes.
La documentation existante décrit notamment la détection du véhicule, le chronométrage, l’affichage du temps restant et le changement de couleur en cas de dépassement.
À commander séparément
- Câble de charge USB-C
- Chargeur
