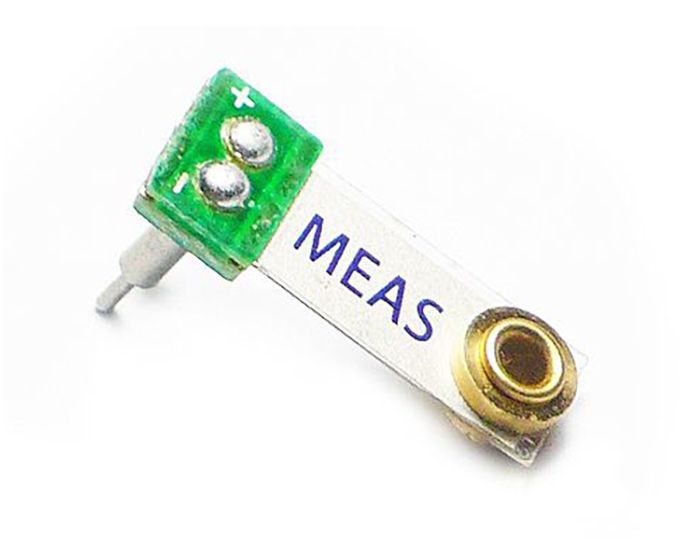

Piezo Sensor - MiniSense 100
Réf
S-314070000
Piezo Sensor - MiniSense 100
Le MiniSense 100 est un capteur de vibrations de type cantilever à faible coût chargé par une masse pour offrir une sensibilité élevée aux basses fréquences. Les broches sont conçues pour une installation facile et sont soudables. Des options de montage horizontal et vertical sont proposées. La zone active du capteur est blindée pour une meilleure réjection RFI/EMI. L'élément de détection en PVDF robuste et flexible résiste aux surcharges de choc élevées. Le capteur a une linéarité et une plage dynamique excellentes et peut être utilisé pour détecter des vibrations continues ou des impacts. La masse peut être modifiée pour obtenir une réponse en fréquence et une sélection de sensibilité alternatives (consulter l'usine).
Le MiniSense 100 agit comme un accéléromètre à faisceau cantilever. Lorsque la poutre est montée horizontalement, l'accélération dans le plan vertical crée une flexion dans la poutre, due à l'inertie de la masse à l'extrémité de la poutre. La contrainte dans le faisceau crée une réponse piézoélectrique, qui peut être détectée comme une sortie de charge ou de tension aux bornes des électrodes du capteur. Le capteur peut être utilisé pour détecter des vibrations ou des impacts continus ou impulsifs. Pour les fréquences d'excitation inférieures à la fréquence de résonance du capteur, le dispositif produit une sortie linéaire régie par la sensibilité "de base". La sensibilité à la résonance est nettement plus élevée. Les impacts contenant des composants à haute fréquence exciteront la fréquence de résonance, comme indiqué dans le graphique ci-dessus (réponse du MiniSense 100 à une seule impulsion demi-sinusoïdale à 100 Hz, d'amplitude 0,9 g).
Applications:
- Détecter les vibrations ou les impacts continus ou impulsifs
Traits:
- Faible coût
- Capteur de vibrations de type cantilever
- Haute sensibilité aux basses fréquences
- La zone active du capteur est blindée pour un meilleur rejet RFI/EMI
- Excellente linéarité et plage dynamique
- L'élément de détection en PVDF robuste et flexible résiste aux surcharges de choc élevées
