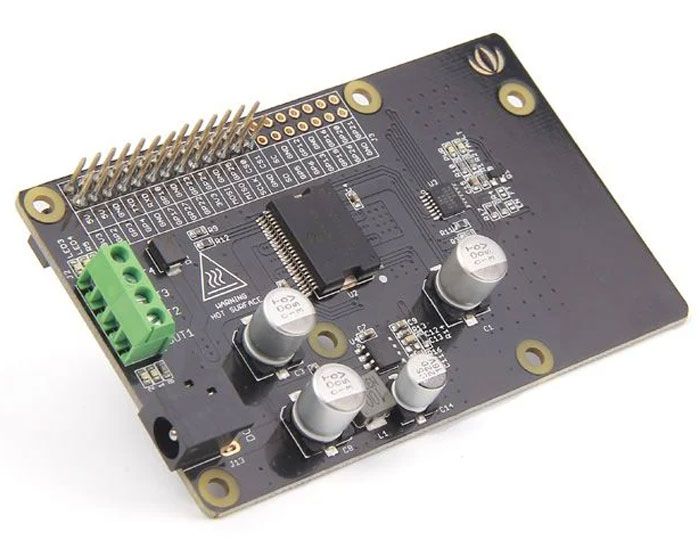

Raspberry Pi Motor Board v1.0
Carte de commande de moteur Raspberry Pi Motor Board v1.0 permettant de piloter deux moteurs à courant continu avec contrôle indépendant de la vitesse et de la direction de chaque moteur.
LES PLUS
• Compatible avec Raspberry Pi (Raspberry Pi B/B+/A+ et Pi 2 Model B) ou autre carte principale via des cavaliers
• Carte basée sur le double circuit d'alimentation en H Freescale MC33932, qui peut contrôler des charges inductives avec des courants jusqu'à 5,0 A de crête par pont unique
• Prise en charge d'une très large gamme de tensions d'entrée (de 6V à 28V) par la carte de commande
• Prise en charge une très large plage de tension d'entrée par le convertisseur DC/DC embarqué, qui peut également fournir une alimentation 5V pour le Raspberry Pi avec un courant maximum de 1000mA et permet de n'avoir besoin que d'une alimentation
CARACTÉRISTIQUES TECHNIQUES
• Carte de commande de moteur
• Dimensions : 91,20 x 56,15 mm
• Poids : 53 g
• Interface d'alimentation : prise CC
• Tension de fonctionnement : 6 V ~ 28 V
• Sortie DC/DC : 5V 1000mA @ broche "5V"
• Courant de sortie (pour chaque canal) : 2A (fonctionnement continu) / 5A (pic)
• Plage de service de sortie : 0 % ~ 100 %
• Protection contre les courts-circuits de sortie (court-circuit vers VPWR ou GND)
• Limitation de surintensité (régulation) via PWM interne à temps d'arrêt constant
• Réduction du seuil de limite de courant en fonction de la température
