Banc d'essai Isolation Thermique

Ce banc d’essai permet de tester les échanges thermiques entre l’intérieur et l’extérieur d’une habitation. Sur le temps d’une séance, les élèves vont pouvoir comparer les performances d’isolation de deux configurations de matériaux (briques creuses et bois) une troisième configuration est possible avec le mur en parpaings disponible en option (à commander séparément).

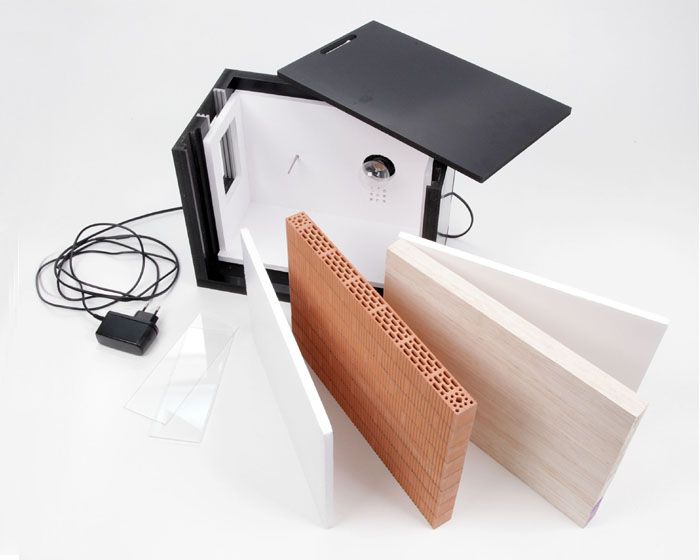

Le banc d’essai d’isolation thermique BE-THERM1 est une maquette pédagogique de base destinée à l’étude des principes fondamentaux de l’isolation thermique et de la conduction de la chaleur. Il constitue une solution simple et accessible pour initier les élèves aux phénomènes de transfert thermique.

Cette version essentielle du banc d’essai est composée d’une maquette avec deux murs, permettant d’observer et de comparer le comportement thermique de différents matériaux isolants. Le BE-THERM1 ne dispose pas de système d’acquisition de données intégré, ce qui en fait un outil particulièrement adapté à une approche qualitative et conceptuelle de la thermique.

Utilisé en travaux pratiques, le banc d’essai d’isolation thermique BE-THERM1 permet de visualiser les pertes de chaleur à travers une paroi, d’aborder la notion de résistance thermique et de comprendre l’influence des matériaux sur les transferts thermiques. Il favorise une pédagogie active, centrée sur l’observation et le raisonnement scientifique.

Le banc d’essai BE-THERM1 est destiné aux établissements souhaitant disposer d’un support pédagogique simple, robuste et facile à mettre en œuvre. Il s’adresse notamment aux lycées techniques, aux formations d’initiation en thermique et aux laboratoires pédagogiques.

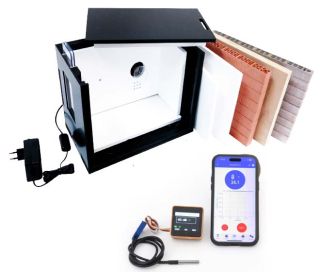

Pour les utilisateurs recherchant une solution plus complète, intégrant l’acquisition, la transmission et l’analyse des données, une version enrichie est disponible avec le Pack découverte BE-THERM-FZ.

CONTENU

• 1 banc d’essai thermique

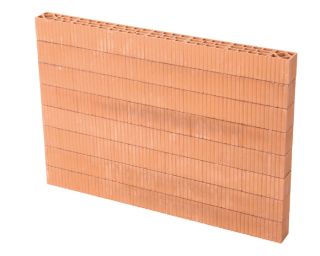

• 1 mur en briques creuses

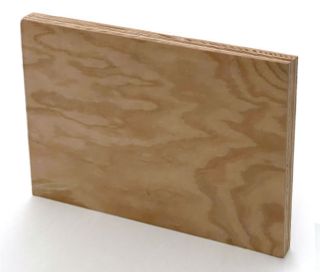

• 1 mur en bois

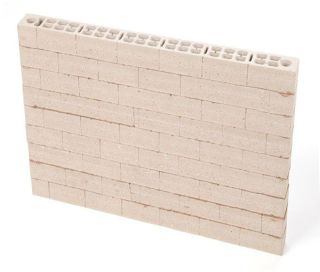

• Mur en parpaings disponible en option, à commander séparément
• 2 panneaux d’isolation intérieure/extérieure (Dépron®)
• 1 thermomètre numérique à affichage digital
• 1 chauffage par ampoule à incandescence 12V/15W, E14 type globe
• 1 alimentation 12 V par transfo surmoulé 1,4 A

ACTIVITÉS & RESSOURCES

Les dossiers pédagogiques (collège ou lycée) et ressources utiles sont téléchargeables gratuitement (voir l'onglet ressources).

Nous vous proposons de tester différents matériaux de murs et solutions d’isolations. Les élèves installent l’échantillon représentatif d’un mur (en briques, parpaings, ou bois) et allument le chauffage qui est produit par l’ampoule 15 W. À l’aide du thermomètre fourni, ils vont relever la température à intervalles de temps et tracer la courbe de montée en température. On éteint ensuite le chauffage et on trace la courbe de descente en température.

Dans le temps d’un cours, il est possible de tester deux matériaux différents pour les comparer. On pourra faire des tests en ajoutant des isolants à l’intérieur ou à l’extérieur et ainsi mettre en évidence
l’inertie thermique d’un matériau. De la même façon on peut à un moment ouvrir la fenêtre ou la configurer en simple ou double vitrage et constater l’impact que cela a sur la température dans la pièce.

Nous proposons aussi d’utiliser un système d’acquisition automatisé comme FizziQ Connect (voir le pack découverte associé).
