Kit universel de barrière infrarouge

Une barrière infrarouge repose sur deux éléments placés face à face. L’émetteur envoie un rayonnement invisible vers le récepteur. Lorsque ce rayonnement est interrompu par un objet opaque aux infrarouges, le récepteur change d’état. Le programme peut alors afficher une information, incrémenter un compteur ou commander une action.

L’électronique AutoProg génère le signal infrarouge adapté au récepteur. Le programme active simplement l’émetteur et lit une valeur 0 ou 1. La modulation est assurée par le module : l’utilisateur peut se concentrer sur le scénario à programmer dans MakeCode ou l’IDE Arduino.

LES PLUS

• Modulation du signal infrarouge gérée par l’électronique de l’émetteur.
• Programmation simple avec une sortie et une entrée numériques.
• Deux modules montés et quatre câbles inclus pour les deux types de connecteurs.
• Une détection concrète pour aborder les conditions, le comptage et l’automatisation.

CONFIGURATIONS COMPATIBLES

Configurations compatibles et câbles du kit à utiliser :

• micro:bit + shield Grove : 2 câbles jack vers Grove
• Arduino + shield Grove : 2 câbles jack vers Grove

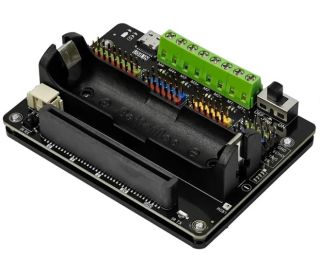

• micro:bit + shield DFR1216 : 2 câbles jack vers type servo à 3 points

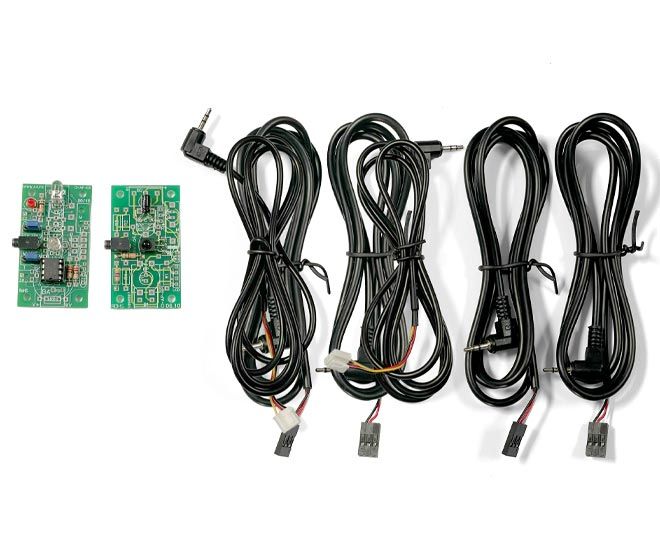

COMPREND

• 1 x Module émetteur IR AutoProg monté (K-AP-MEBIR-M)
• 1 x Module récepteur IR AutoProg monté (K-AP-MRIR-M)
• 2 x Câble jack AutoProg vers Grove
• 2 x Câble jack AutoProg vers connecteur type servo à 3 points

CARACTÉRISTIQUES TECHNIQUES

• Principe de détection : Interruption du faisceau entre deux modules séparés
• Interface de programmation : Une sortie numérique pour l’émetteur et une entrée numérique pour le récepteur
• Connexion côté shield : Grove 4 points ou type servo 3 points, selon la configuration
• Connexion côté module : Jack AutoProg
• Dimensions des circuits imprimés : 30 × 54 × 1,6 mm pour chaque module
• Mise en place pour les activités : Écartement conseillé pour débuter : 5 à 30 cm
• Environnements de programmation : MakeCode pour micro:bit ; IDE Arduino pour Arduino
• Alimentation :
  • 3,3 V avec micro:bit et les GPIO du DFR1216 ;
  • 5 V avec Arduino Uno et un shield Grove réglé sur 5 V.
  • Avec un autre shield ou une autre carte Arduino, respecter les niveaux électriques de la carte. Les câbles assurent la liaison et ne convertissent pas les tensions.

MATÉRIEL COMPLÉMENTAIRE

Une carte micro:bit avec un shield Grove ou DFR1216, ou une carte Arduino avec un shield Grove, ainsi que l’alimentation de l’ensemble sont nécessaires. Cartes, shields et alimentation ne sont pas inclus dans le kit. Des supports peuvent maintenir les modules face à face.

Exemples d’activités

• Détecter le passage d’une main, d’un robot ou d’une pièce sur un convoyeur.
• Compter des passages en repérant les changements d’état du récepteur.
• Déclencher une signalisation ou une action dans une maquette automatisée.

La notice illustrée présente les trois raccordements et des exemples de test pour MakeCode et l’IDE Arduino. Le réglage de référence de l’émetteur utilise le mode Barrière (B) et la position CODE 127.
