Pack découverte des 6 maquettes microSySTEM pour micro:bit

La caméra IA Huskylens 2, dans ce Pack découverte permet d’imaginer des scénarios plus avancés en association les autres maquettes.

CONTENU DU PACK DÉCOUVERTE

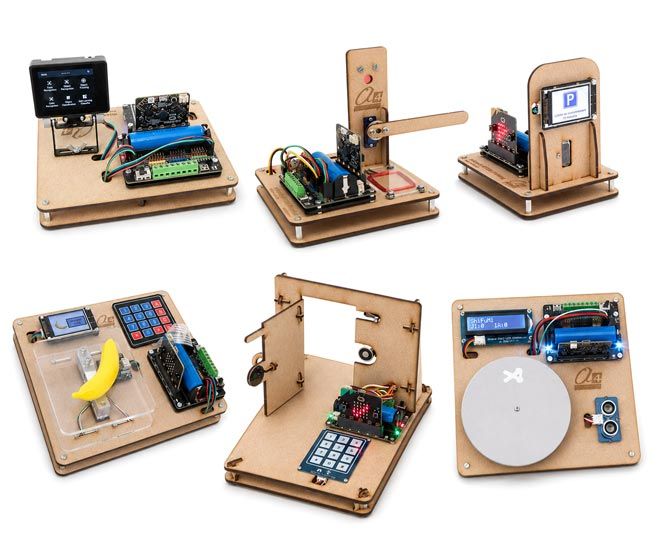

• Les 6 maquettes microSySTEM :
  • AI Vision
  • Parking
  • Barrier
  • Access
  • ShiFuMi
  • Weight
• 6 cartes micro:bit
• 6 batteries Lithium 18650 pour une utilisation autonome
• 6 câbles de programmation

LES PLUS

• Problématique variées, facilement compréhensible par les élèves.
• Chaîne d’automatisation particulièrement complète : acquérir, traiter, communiquer et agir.
• Écrans couleur entièrement personnalisables : textes, pictogrammes, couleurs et informations temporelles.
• Scénarios automatisés complet combinant détection, traitement, chronométrage et communication.
• Progression pédagogique naturelle, depuis l’utilisation du capteur jusqu’au programme complet.
• Fonctionnement autonome, adapté aux travaux pratiques sur plusieurs îlots.
• Association avec AI Vision pour reconnaître pour automatiser les scénarios.

• Approche concrète de l’intelligence artificielle, sans rester limitée à une simulation sur ordinateur
• Communication sans fil simple à mettre en œuvre entre les maquettes
• Forte évolutivité pédagogique, depuis une détection simple jusqu’à un scénario automatisé associant plusieurs système

• Maquettes compactes, robustes et adaptée à une utilisation sur table
• Électronique visible facilitant l’identification des constituants
• Câblage simple et rapide
• Fonctionnement autonome sur batterie rechargeable en USB-C
• Programmation en blocs ou en Python avec la carte micro:bit (à commander séparément)
• Extensions a4 : Jeux d’instructions créés spécialement pour faciliter la mise en oeuvre avec MakeCode (notamment pour l’écran).
• Scénarios proches de systèmes réels

CARACTÉRISTIQUES TECHNIQUES

AI Vision microSySTEM - Support universel pour caméra HuskyLens 2.0 (Réf. MIS-AIV-K01)

• Dimensions : 200 x 200 x h 90 mm
• Caméra IA HuskyLens 2 avec système orientable
• Écran LCD couleur programmable : Affichage de textes, de couleurs, d’images et de résultats de détection
• Microcontrôleur : carte BBC micro:bit
• Connectiques : type « Dupont »
• Fonctionnement autonome sur batterie rechargeable
• Alimentation :
  • Batterie 18650 - 3,7 V
  • Support de batterie Lithium 18650 : intégré
  • Système de charge USB-C : intégré
• Tensoin de sortie : jusqu'à 5 V pour alimenter des modules
• Programmation en blocs ou en Python avec la carte micro:bit
• Communication radio entre les maquettes
• Maquette livrée en kit : temps de montage moins de 20 minutes.

Parking microSySTEM - Borne de stationnement limité pour micro:bit (Réf. MIS-PARK-K01)

• Dimensions : 150 x 110 x h 150 mm
• Capteur de proximité infrarouge pour détecter la présence d’un véhicule
• Écran LCD couleur programmable
• Microcontrôleur : carte BBC micro:bit
• Connectiques : type « Dupont »
• Fonctionnement autonome sur batterie rechargeable
• Alimentation :
  • Batterie 18650 - 3,7 V
  • Support de batterie Lithium 18650 : intégré
  • Système de charge USB-C : intégré
• Tensoin de sortie : jusqu'à 5 V pour alimenter des modules
• Programmation en blocs ou en Python avec la carte micro:bit
• Communication radio entre les maquettes
• Maquette livrée en kit : temps de montage moins de 20 minutes.

La documentation existante décrit notamment la détection du véhicule, le chronométrage, l’affichage du temps restant et le changement de couleur en cas de dépassement.

Barrier microSySTEM - Barrière automatique pour micro:bit (Réf. MIS-BAR-K01)

• Dimensions : 150 x 140 x h 150 mm
• Lecteur RFID avec 3 badges et 2 cartes
• Capteur de proximité infrarouge pour détecter la présence d’un véhicule
• Servomoteur pour l’ouverture et la fermeture de la barrière.
• LED RGB utilisée comme feu de signalisation.
• Microcontrôleur : carte BBC micro:bit
• Connectiques : type « Dupont »
• Fonctionnement autonome sur batterie rechargeable
• Alimentation :
  • Batterie 18650 - 3,7 V
  • Support de batterie Lithium 18650 : intégré
  • Système de charge USB-C : intégré
• Tensoin de sortie : jusqu'à 5 V pour alimenter des modules
• Programmation en blocs ou en Python avec la carte micro:bit
• Communication radio entre les maquettes
• Maquette livrée en kit : temps de montage moins de 20 minutes.

Access microSySTEM - Maquette sécurisation d'accès pour micro:bit (Réf. MIS-ACC-K01)

• Dimensions : 235 x 200 x h 160 mm
• Lecteur RFID avec 3 badges et 2 cartes
• Clavier sensitif 12 touches
• Ventouse magnétique pour le verrouillage de la porte
• Microrupteur pour connaître l'éat de la forte : ouverte ou fermée
• LED RGB utilisée comme feu de signalisation
• Microcontrôleur : carte BBC micro:bit
• Connectiques : type « Dupont »
• Fonctionnement autonome sur batterie rechargeable
• Alimentation :
  • Batterie 18650 - 3,7 V
  • Support de batterie Lithium 18650 : intégré
  • Système de charge USB-C : intégré
• Tensoin de sortie : jusqu'à 5 V pour alimenter des modules
• Programmation en blocs ou en Python avec la carte micro:bit
• Communication radio entre les maquettes
• Maquette livrée en kit : temps de montage moins de 20 minutes.

ShiFuMi microSySTEM - Jeu programmable pour micro:bit (Réf. MIS-SFM-K01)

• Dimensions : 200 x 200 x h 90 mm
• Capteur de distance à ultrasons
• Disque piloté par servomoteur et rétroéclairé par LED RVB
• Afficheur LCD deux lignes
• Écran LCD couleur programmable
• Microcontrôleur : carte BBC micro:bit
• Connectiques : type « Dupont »
• Fonctionnement autonome sur batterie rechargeable
• Alimentation :
  • Batterie 18650 - 3,7 V
  • Support de batterie Lithium 18650 : intégré
  • Système de charge USB-C : intégré
• Tensoin de sortie : jusqu'à 5 V pour alimenter des modules
• Programmation en blocs ou en Python avec la carte micro:bit
• Communication radio entre les maquettes
• Maquette livrée en kit : temps de montage moins de 20 minutes.

Weight microSySTEM - Balance automatisée pour micro:bit (Réf. MIS-WEI-K01)

• Dimensions : 200 x 200 x h 90 mm
• Jauge de contrainte pour mesure de masse
• Clavier matriciel de type keypad
• Écran LCD couleur programmable.
• Microcontrôleur : carte BBC micro:bit
• Connectiques : type « Dupont »
• Fonctionnement autonome sur batterie rechargeable
• Alimentation :
  • Batterie 18650 - 3,7 V (à commander séparément)
  • Support de batterie Lithium 18650 : intégré
  • Système de charge USB-C : intégré
• Tensoin de sortie : jusqu'à 5 V pour alimenter des modules
• Programmation en blocs ou en Python avec la carte micro:bit (à commander séparément)
• Communication radio entre les maquettes
• Maquette livrée en kit : temps de montage moins de 20 minutes.
