Carte de prototypage Raspberry PI
Carte de prototypage permettant de réaliser un circuit électronique personnalisé et de le raccorder au Raspberry Pi. Sa zone de soudure accueille les composants du montage, avec un accès aux lignes d’alimentation 3,3 V, 5 V et GND.

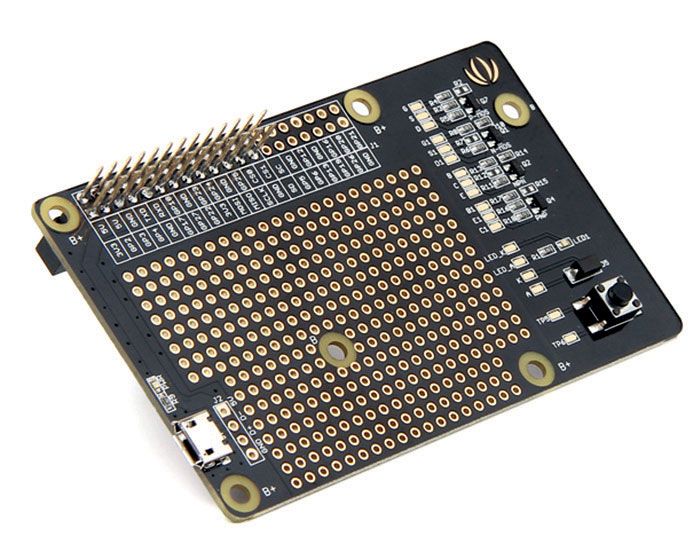

Concevoir sa propre interface électronique pour Raspberry Pi. La Raspberry Pi Breakout Board v1.0 permet de réunir sur une même carte les composants et les connexions nécessaires à un projet. Sa zone de prototypage est destinée à recevoir des composants et des fils soudés pour réaliser un montage adapté à l’application.
Passer d’un schéma à un circuit fonctionnel. Les élèves peuvent travailler l’implantation des composants, réaliser les liaisons électriques puis vérifier le fonctionnement du montage avec un programme sur Raspberry Pi. La carte constitue ainsi un support pour associer électronique et programmation.
Disposer de fonctions de base pour construire son montage. La carte comporte un voyant d’état, un bouton-poussoir et des circuits à transistors. Les lignes 3,3 V, 5 V et masse sont réparties sur la carte pour faciliter le câblage.
Elle peut notamment servir à réaliser une interface de commande, expérimenter la commutation par transistor ou regrouper les connexions d’un petit système automatisé. Le choix des composants et le câblage restent à définir selon le projet.
LES PLUS
- LED, boutons et transistors intégrés pour faciliter le prototypage
- Circuit personnalisable, adapté aux besoins du montage.
- Support pour apprendre à souder et organiser une implantation.
- Alimentations facilement accessibles pour simplifier les liaisons.
- Association de l’électronique et de la programmation dans un même projet.
- Montage soudé réutilisable après validation du prototype.
- Connexion sur les GPIOs de la Raspberry PI.
CARACTÉRISTIQUES TECHNIQUES
- Modèle : Raspberry Pi Breakout Board v1.0.
- Fabricant : Seeed Studio.
- Référence fabricant : 103030030.
- Type : carte de prototypage à souder.
- Raccordement : interface GPIO du Raspberry Pi.
- Lignes d’alimentation accessibles : 3,3 V, 5 V et GND.
- Connecteur d’alimentation micro-USB.
- Fonctions intégrées : voyant d’état et bouton-poussoir.
- Circuits à transistors : NPN, PNP, MOSFET canal N et MOSFET canal P.
- Compatibilité annoncée par Seeed : Raspberry Pi 2, 3B, 3B+, 4 et Zero.
À PRÉVOIR
- Un Raspberry Pi compatible et ses accessoires de fonctionnement.
- Les composants et les fils nécessaires au circuit.
- Le matériel de soudure.
