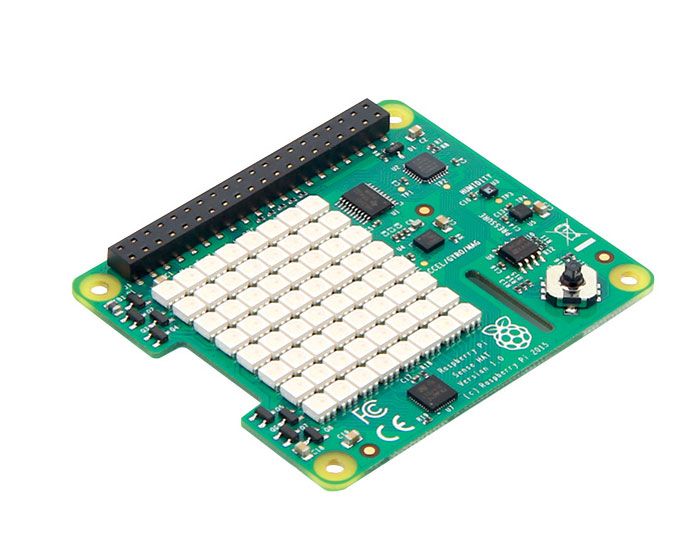

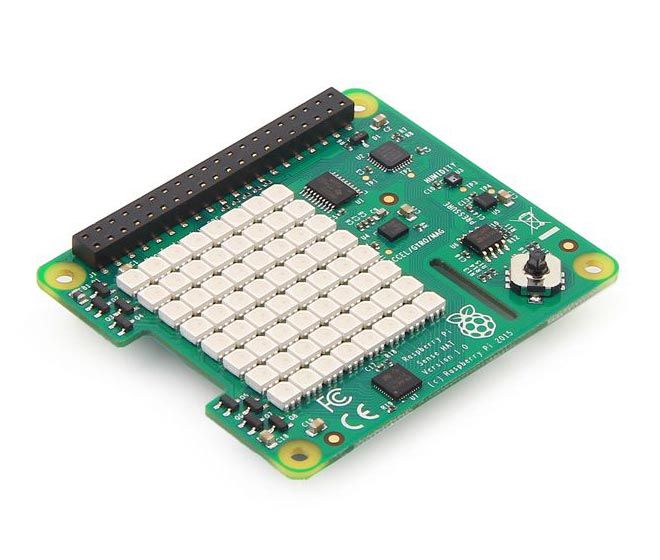

Extension capteurs environnementaux (extension GPIOs Raspberry Pi)

Mesurer l’environnement et détecter les mouvements avec une seule carte. L’extension Sense HAT permet d’exploiter un Raspberry Pi pour relever la température, l’humidité relative et la pression atmosphérique. Son accéléromètre, son gyroscope et son magnétomètre permettent également d’étudier les accélérations, les rotations et l’orientation de la carte.

Afficher les résultats et interagir directement avec le programme. La matrice de LED multicolores permet de faire défiler un texte, de représenter une mesure ou d’afficher des symboles et des animations. Le mini-joystick sert à naviguer dans un menu, sélectionner une mesure ou commander un jeu.

Une prise en main facilitée pour les projets pédagogiques. La carte se branche sur le connecteur GPIO 40 broches du Raspberry Pi, qui assure son alimentation et la communication. Une bibliothèque Python donne accès aux capteurs, à l’affichage et au joystick, sans avoir à câbler séparément chaque composant.

Les élèves peuvent ainsi réaliser une station de mesure, programmer une boussole, créer un indicateur d’inclinaison ou concevoir un jeu piloté par les mouvements. Ces activités permettent de travailler l’acquisition de données, les conditions, les boucles et la restitution des résultats.

Développée dans le cadre du programme éducatif Astro Pi, la Sense HAT constitue également un support pour aborder les expériences scientifiques et la programmation en lien avec l’exploration spatiale.

LES PLUS

• Plusieurs expériences avec une seule carte : environnement, mouvement et orientation.
• Résultats visibles immédiatement grâce à l’affichage multicolore.
• Interaction intégrée avec le joystick.
• Montage sans câblage individuel des capteurs, pour se concentrer sur la programmation.
• Progression possible, de l’affichage d’une mesure à une application interactive complète.

CARACTÉRISTIQUES TECHNIQUES

• Format : carte d’extension HAT pour Raspberry Pi.
• Connexion et alimentation : connecteur GPIO 40 broches.
• Capteurs environnementaux : température, humidité relative et pression atmosphérique.
• Capteurs de mouvement : accéléromètre 3 axes, gyroscope 3 axes et magnétomètre 3 axes.
• Plages de mesure de l’accéléromètre : ±2, ±4, ±8 ou ±16 g.
• Plages de mesure du gyroscope : ±245, ±500 ou ±2 000 °/s.
• Plages de mesure du magnétomètre : ±4, ±8, ±12 ou ±16 gauss.
• Plage de mesure de pression : 260 à 1 260 hPa.
• Plage de mesure d’humidité relative : 0 à 100 %.
• Affichage : matrice de 8 × 8 LED RVB, soit 64 LED.
• Commande : mini-joystick à 5 actions — haut, bas, gauche, droite et appui central.
• Programmation : bibliothèque Python Sense HAT.
• Compatibilité : Raspberry Pi disposant d’un connecteur GPIO 40 broches monté et accessible.

COMPREND

• Une carte Raspberry Pi Sense HAT.
• Quatre entretoises de fixation M2,5.
• Huit vis M2,5.
