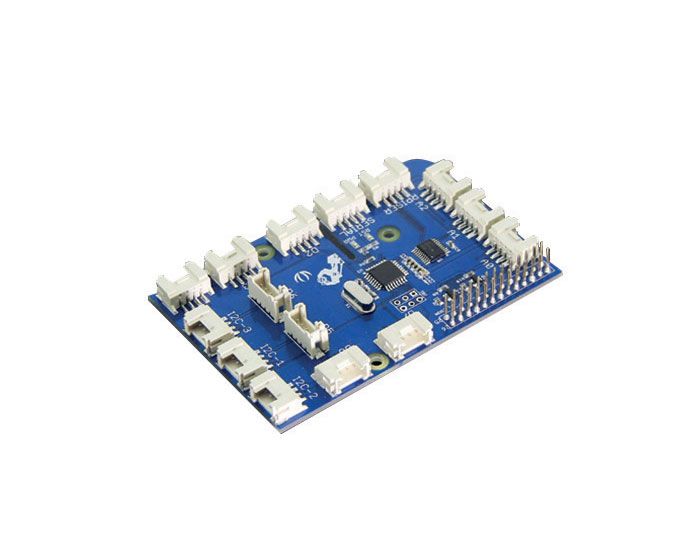

Shield d'extension pour Raspberry Pi - Grove
Carte d’extension permettant de raccorder des capteurs, des actionneurs et des afficheurs Grove à un Raspberry Pi, sans soudure. Dispose de 15 connecteurs Grove pour réaliser des montages de mesure et de commande, programmables notamment en Python.
Connecter facilement des modules Grove à un Raspberry Pi. Le shield GrovePi+ se monte sur le connecteur GPIO du Raspberry Pi. Les modules compatibles se raccordent à l’aide de câbles Grove à quatre conducteurs, pour assembler et modifier rapidement un montage sans soudure ni plaque d’essai.
Construire un projet avec les capteurs et les actionneurs de son choix. Bouton-poussoir, capteur de luminosité, capteur de température, télémètre à ultrasons, LED, buzzer ou afficheur : les modules Grove permettent d’adapter le matériel à l’activité. Les élèves peuvent, par exemple, programmer un éclairage commandé par la luminosité, afficher une mesure ou déclencher une alerte lorsqu’un seuil est dépassé.
Exploiter également des capteurs analogiques. Le microcontrôleur intégré assure notamment la conversion des signaux analogiques en valeurs numériques utilisables par le Raspberry Pi. La carte permet ainsi de travailler avec différents types de capteurs au sein d’un même projet.
Programmer les interactions en Python. La bibliothèque GrovePi et ses exemples facilitent la lecture des entrées et la commande des sorties. Les programmes s’exécutent sur le Raspberry Pi et échangent avec la carte d’extension pour piloter les modules raccordés.
En technologie ou en fablab, le GrovePi+ constitue un support pour étudier la chaîne d’information, acquérir des mesures et programmer des réactions automatiques. Le montage peut évoluer progressivement en ajoutant des modules compatibles.
LES PLUS
- Branchements simplifiés grâce aux connecteurs Grove.
- Choix des modules selon le projet, pour varier les activités.
- Prise en charge des capteurs analogiques, en complément des interfaces numériques.
- Exemples de programmation disponibles pour démarrer en Python.
- Montages réutilisables et évolutifs, adaptés aux expérimentations successives.
CARACTÉRISTIQUES TECHNIQUES
- Modèle : GrovePi+.
- Référence fabricant : 103010002.
- Microcontrôleur intégré : ATmega328P.
- Connexion au Raspberry Pi : connecteur GPIO 26 broches, utilisable sur la partie correspondante des connecteurs 40 broches des modèles compatibles.
- Alimentation : fournie par le Raspberry Pi.
- Nombre de connecteurs Grove à quatre broches : 15.
- Interfaces numériques : 7 ports.
- Entrées analogiques : 3 ports, avec conversion sur 10 bits.
- Interfaces I²C : 3 ports.
- Interfaces série : 1 port relié au microcontrôleur et 1 port relié au Raspberry Pi.
- Tension d’alimentation Vcc des connecteurs Grove : 5 V.
- Niveau logique du port série RPISER : 3,3 V.
- Communication entre le Raspberry Pi et le microcontrôleur : I²C.
- Programmation : bibliothèque officielle Python ; bibliothèques complémentaires disponibles pour d’autres langages.
- Modèles Raspberry Pi documentés comme compatibles : A, A+, B, B+, 2, 3B, 3B+, 3A+ et 4B.
COMPATIBILITÉ DES MODULES
Choisir les modules selon leur interface, leur tension de fonctionnement et leur prise en charge par la bibliothèque GrovePi. La présence d’un connecteur Grove ne garantit pas, à elle seule, la compatibilité de tous les modules.
